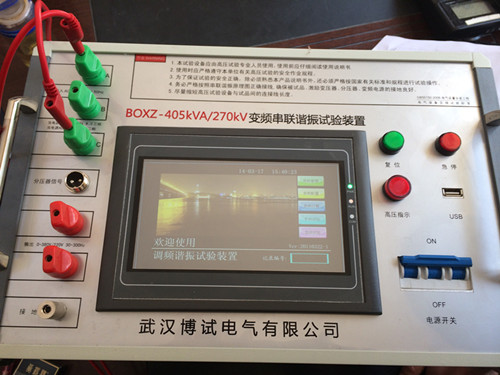

BOXZ變頻串聯諧振試驗裝置是運用串聯諧振的原理，利用勵磁變壓器激發串聯諧振回路,，通過調節變頻控制器的輸出頻率,，使得回路中的電抗器電感L和試品電容C發生串聯諧振，諧振電壓即為試品上所加電壓,。變頻諧振試驗裝置廣泛用于電力,、冶金、石油,、化工等行業,，適用于大容量、高電壓的電容性試品的交接和預防性試驗,。
      適用于10KV,、35KV、110KV,、220KV,、500KV交聯聚乙烯電力電纜交流耐壓試驗
      適用于66KV、110KV,、220KV,、500KV、GIS交流耐壓試驗
      適用于大型發電機組,、電力變壓器工頻耐壓
      適用于電力變壓器的感應耐壓試驗

工具/原料：
      1.額定輸入：380V,、三相或220V、單相50Hz/60Hz 額定輸出：0～400V或0～220V
      2.頻率分辨率：0.02Hz 輸出波形：正弦波 輸出頻率：20-350Hz
      3.額定容量：5KW、10KW,、20KW,、50KW、100KW,、200KW,、300KW、（其中5KW,、10KW,，15KW可采用單相電源供電）。
方法/步驟：
       1.根據各種試品接線方法,，保證各點的接觸良好,，保證高壓系統一點接地，且接地點距分壓器最近,。變頻電源應該單獨接地以避免高壓放電對其設備的損壞,。
       2.確保連接無誤后接通電源。
       3. 打開主機電源開關會顯示主菜單
           ①試驗參數設置
           ②手動試驗
           ③自動試驗
           ④試驗記錄
       4.試驗前請進入出廠設置,，同時按↑ ↓ 鍵進入請輸入密碼,，密碼為↑↓← →→ ←↓↑此時出現
           ①電壓系數   *.****
           ②電流系數   *.****
           ③電壓D35   1      147
           ④電流D33   0      145
           ⑤電壓       *.****
           ⑥電流       *.****
       本機分壓器電壓系數為5.00，,。電流系數為5.00,。看看電壓系數,電流系數是否改變,。如沒有改變請返回,。如有改變請用確認，↑↓,，←,， →，鍵修改成一致,每修改一項要確認一次否則無效,。修改后返回,。
       5.將光標移至試驗參數設置；按確認鍵,。進行各項參數的修改,，用↑↓← →
和確認鍵執行，修改后返回主菜單,。然后合上功率電源開關,。
       6. 手動試驗：按確認鍵此時開始充電至100%。按確認鍵光標在試驗頻率上然后用← →鍵移動數位,，用↑↓鍵遞增或減小使屏幕上顯示電壓最大我們認定為諧振點,。在按確認鍵使光標在激勵功率上,，按← →鍵移動數位用↑↓鍵遞增或減小使電壓達到預定值后開始計時。試驗完成后請返回,，關掉功率電源,。

       7.自動試驗：按確認鍵后儀器將自動完成手動步驟至試驗完成。按返回鍵,，關掉功率電源,。
       8.進入試驗前注意試品的安全距離，確保人身安全,。

注意事項：
       ●在給整機加電以前,一定要仔細檢查各輸入輸出接線是否正確和牢固.接地是否可靠,高壓系統接地線采用一點接地,。變頻電源主機地線應該從面板上單獨引出接地（接地線最好用裸銅線）。
       ●試驗時,，電抗器不可置于鐵板或銅板等導電材料上,。 試驗升壓之前必須進入出廠設置區看看系數是否正確。 試驗時請先給工作電源,，后給功率電源,，完畢后先斷功率電源以免損壞儀器,。
       ●當變頻控制器提示過電壓保護,、過流保護或閃絡保護時，請退出試驗,，重新整定電壓,， 電流保護值，再進入試驗,。
       ●試驗時的試驗頻率與計算頻率相距太大,，請立即返回重新設置起始找頻功率。再進入試驗,。
       ●在試驗過程中如顯示屏不顯且背光有請關電源后在開機,。
